防火門及防火卷簾都是防火分隔物,有隔火、阻火、防止火勢蔓延的作用。防火門及防火卷簾的動作通常都是與火災報警系統連鎖的。

一、防火門的控制

防火門有防火鎖、手動及自動環節組成。防火門在建筑中的狀態是平時處于開啟狀態,防火門的任一側的火災探測器報警后,防火門應自動關閉,其關閉信號送到消防控制室。防火門的控制可用手動控制或電動控制,即現場感煙、感溫火災探測器控制,或由消防中心控制。當采用電動控制時,需要在防火門上配有相應的閉門器及釋放開關。

防火門的工作方式按其固定方式和釋放開關分為兩種:

(1)平時通電,火災時斷電的關閉方式,即防火門釋放開關平時通電吸合,使防火門處于開啟狀態,火災時通過聯動裝置自動控制扣手動控制切斷電源,由裝在防火門上的閉門器使之關閉。

二、防火卷簾的控制

防火卷簾設置在建筑物中防火分區通道口處,可形成門簾或防火分隔。當發生火災時,可根據消防控制室、探測器的指令或就地手動操作使卷簾下降至一定點,水幕同步供水(復合型卷簾可不設水幕),接受降落信號先一步下放,經延時后再二步落地),以達到人員緊急疏散、災區隔煙、隔火、控制火災蔓延的目的。

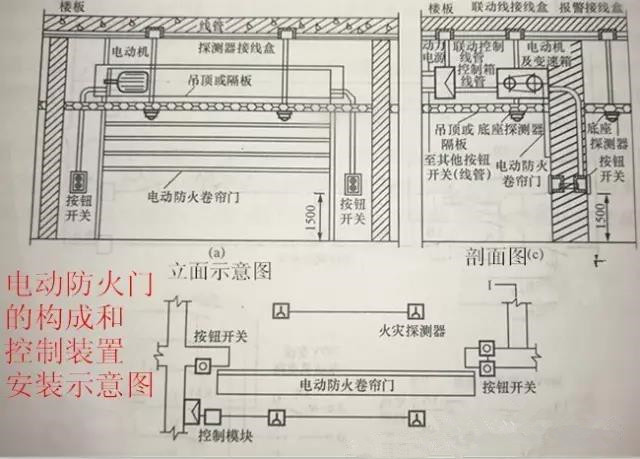

電動防火卷簾門主要由電動機、變速箱、控制箱及卷閘門簾(卷簾門)等構成。

在疏散通道的電動防火卷簾門控制順序一般為二次控制(一步下放、二步落地),即當發生火災時可根據消防控制室或火災探測器的指令（或手動就地操作）使防火卷簾門下降至一定的

高度(一步下放),以便人員緊急疏散撤離;經延時后再將防火卷簾門落至地面(二步落地),以隔離防煙和防火分區。而在防火分區設置的防火卷簾門一般為一次控制(即一步落地)。電動防火卷簾門的控制電路見下圖所示：

 控制電路動作原理如下：

在正常時,卷簾門卷起(并采用電磁抱閘YA使卷簾門鎖頭鎖住不致意外下落);當發生火災時,卷留門分兩步下放(防火分隔區的卷簾門可一步下降到底)。

(1)卷簾門第一步下放。當火災初期產生煙霧時,來自消防中心的聯動信號使聯動控制模塊的接點K01(可由感煙探測器報警使報警控制器發出聯動控制信號,也可由消防控制室直接進行手動操作)閉合,使中間繼電器KA1線圈通電動作。

(2)卷簾門第二步下放,當火勢增大、溫度上升時,來自消防中心的聯動信號使聯動控制模塊的接點K02(可由感溫探測器報警使報警控制器發出聯動控制信號,也可由消防控制室直接進行手動操作)閉合,使中間繼電器KA2線圈通電動作。

(3)卷簾門上升控制,當火災撲救工作結束后,按動現場就地操作按鈕SB4-1,SB5-1均可使中間繼電器KA6線圈通電,其接點KA6-2閉合使交流接觸器KM2線圈通電而動作,其主接點閉合門電動機反向轉動卷簾上升,當上升至頂端時,碰撞頂部位置限位開關SQ1使其動作,其接點SQ1斷開使中間繼電器KA6失電返回,交流接觸器KM2失電使門電動機停轉,卷簾門上升結束。

(4)卷簾門手動控制。按下開關SH即可于動接通卷簾門直流操作電源。用一步下落按鈕SB3(動合接點)控制卷簾門一步下放(動斷接點互鎖上升控制回路);用二步落地按鈕SB4、SB5(動合接點)控制卷簾門二步落地(動斷接點互鎖下降控制回路);用停止按鈕SBS控制門電動機的停止運行(上升和下降)。

三、電動防火門的控制要求

電動防火門一般由防火門體、防火閉門器(或防火電磁鎖)、手動及自動環節等組成,一般設置在防火分區的分隔邊界上。其控制原理是:在平時,防火門閉門器被電磁鎖的固定銷鎖住而呈開啟狀態;當發生火災時,由感煙探測器或聯動控制盤發出控制指令給電磁鎖通電動作使閉門器釋放,閉門器在彈簧力作用下使門關閉;或手動拉防火門使固定銷掉下而關閉防火門。

電動防火門的控制要求包括:

①重點保護建筑中的電動防火門應在現場自動關閉,不宜在消防控制室集中控制;

②防火門兩側應設專用的感煙探測器組成控制電路;

③防火門宜選用平時不耗電的釋放器,且宜暗設;
